ISO5660 Sıcaklık Serbestleştirme Konus Kalorimetre Analiz Aracı


Ürünün tanıtımı
Konus Kalorimetre ısı salınımı hızı ölçer ((H.R.R.), duman salınımı, ateşleme süresi, oksijen tüketimi,Karbon monoksit ve karbondioksit üretimi ve kütle kaybı oranı, numune konik ısıtıcının kaynağına maruz kaldığında.

Uygulama
Bu cihaz, elektrikli bir kıvılcımla ateşleme cihazı ile ateşlenen termal radyasyona (tipik radyasyon değeri 25, 35, 50KW/m2) maruz kalan malzemeleri değerlendirmek için kullanılır.ve sonra malzemenin ısı salınımı hızını ölçmek, duman gazı akış hızı ve C katsayısı, Örnek yakma ve söndürme süresi, toplam oksijen tüketimi, toplam duman üretimi, kütle kaybı oranı, toplam ısı salınımı,etkin yanma ısısı, karbondioksit ve karbon monoksit üretimi.

Teknik parametreler

Ürün Özellikleri ve Uygulaması
1Hareketli analiz dolabı olan Konik Kalorimetre, ISO 9705, EN 13823 vb. gibi büyük bir ısı salınımı oranı test sistemi ile bağlanabilir, ISO 5660, ASTM E1354, BS 476 Part 15 vb.Test standartları.
2Entegre test gövdesi ve 19 inç analiz dolabı, tüm kontrol ve otomatik test için gömülü PC 15 Inch dokunmatik ekranlı bilgisayar.
3Konik ısıtıcı nominal gücü 5000W, ısı çıkışı 0 ~ 100kW / m2, PID sıcaklık kontrolörü kullanırken, radyasyon koni yatay veya dikey olabilir.
450 x 50 mm aralığındaki numune yüzeyinin merkezi kısmına maruz bırakıldığında, sapma merkezinde radyasyon% 2'den fazla değildir.
5Örnek ağırlık aralığı 0 ~ 3000g; doğruluk: 0.1g.
6. Otomatik Bölünmüş Kapak numuneye radyasyon aktarmak için otomatik olarak açıldı.
7.ABB EL3020 Paramagnetik değişim yöntemini kullanarak gazdaki oksijen konsantrasyonunu ölçen paramagnetik oksijen analizatörü. Konsantrasyon aralığı 0-25%.
8Lazer sistemi kullanılarak duman yoğunluğu analizi, sistem 0.5mW He Ne lazerden, ana dedektörden ve yardımcı dedektörden oluşur.
Egzoz sistemi fan, duman toplama kapağı, egzoz borusu ve delik plaka akış ölçerinden ve benzeri özelliklerden oluşur. Egzoz fan akış hızı 0 ~ 50g / s, hassasiyeti 0.1g / s.
9685 mm'lik duman toplama kapısından 12 delikli halka örnekleme cihazı kurulmuştur.
10Egzoz akış hızı, fanın 350 mm üzerinde keskin kenar deliğinin her iki tarafındaki basınç farkını, keskin kenar deliğin iç çapını ölçerek belirlenmelidir.
Kenar delik plakaları 57 mm + 1 mm.
11.ABB SCC-S Gaz örnekleme sistemi örnekleme pompasını, filtreyi, soğuk tuzakını, atık su boşaltmasını, su filtrelerini ve CO2 filtrelerini içerir.
Isı Akışölçerini (ISO 5660 için) kullanırken su tesisatı ve tesisat gerektirmeyen taşınabilir su soğutma sistemi.
12Tüm test sisteminin tepkisini kalibre etmek için, C- katsayısının değerini ölçmek için kullanılan kare açılışlı tunç kalibrasyon yakıcısı kullanılır.
13Veri alma sistemi, oksijen analizatörü, delik ölçümcüsü, termokopül ve diğer cihazların çıkışını kaydedebilir.
Uygulama: İnşaat malzemelerinin, Demiryolu, Tel Kablosunun ısı salınımı oranını test etmek için uygundur

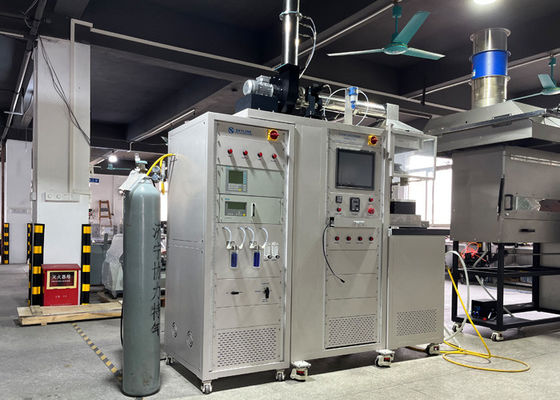

Konik Kalorimetrinin Ürün Ayrıntıları
Konik kalorimetrenin adı Dr.Vytenis Babrauskas test numunesi (100mm x 100mm) denetlemek için 100kW/m2'ye kadar akış için onun geliştirme bench ölçeğinde oksijen tükenmesiKonik kalorimetre testi, saf yanma kalorilerinin yanma için gerekli oksijen miktarına ve 13'e oranlı olduğu teorisine dayanır.1 kg oksijen tüketildiğinde her seferinde 1 MJ/kg üretilir, ve ısı emisyonu, yanma süresi, oksijen tüketimi, CO ve CO2 üretimi ve test malzemelerinden üretilen yanmış gazların akışı ölçülür.
Standartlar
ASTM:ASTM D6113,ASTM E1354,ASTM E1740,ASTM F1550
BS:BS 476-15
ISO:ISO 5660
EN:EN 45545-2: 2013
GB:GB/T 16172:2007

Kurulum Gereksinimleri
Elektrik: 230 volt 50 amper nominal
Çevre sıcaklığı: 10°C-35°C arasında çalışır.
Boyutlar: Aygıt: 1800mm (W) x 900mm x (H) x 2600mm (D)
Gaz Tedarikleri:Metan, Azot, Sıkıştırılmış Hava
Konik Kalorimetre.pdf


Bir konik kalorimetre nasıl çalışır?
Cone, yanma örneğinden salınan ısı miktarının yanma sırasında tüketilen oksijen miktarıyla doğrudan ilişkili olduğu ilkesine dayanan bir yangın testi aracıdır.Bir malzemenin ürettiği ısı miktarı doğrudan yangının şiddetine bağlıdır, örneğin yangın büyüme hızı.
