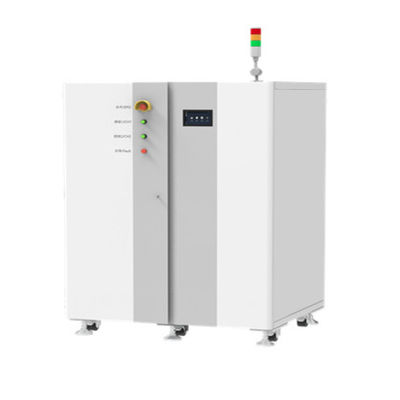

Şarj ve Deşarj için Pil Sistemi Laboratuvarı Test Cihazları 600V 300A
| MOQ: | 1 Birim |
| fiyat: | negotiable |
| standard packaging: | polywood kılıf |
| Delivery period: | 15 iş günü |
| payment method: | T/T, Western Union, MoneyGram |
| Supply Capacity: | ayda 1 adet |
IGBT Laboratuvar Test Ekipmanı
,600V laboratuvar test ekipmanları
,300A Pil Deneme Ekipmanı
Şarj ve Deşarj Testi için 600V300A Akü Test Sistemi
Sistem Tanıtımı
Pil Test Sistemi
Ürün tanıtımı :
Güç pili simülasyon testi, hız testi;
Çevrim ömrü testi;
Güç, kapasite, enerji tespiti;
Güç batarya paketlerinin sanal eşleştirilmesi: şarj-deşarj eğrisi uydurma, batarya tutarlılığı tespiti ve değerlendirmesi;
Yüksek hızlı şarj ve deşarj kabiliyeti tespiti;
Güç pili, enerji depolama pili seri modülü tespiti: monomer voltajı, monomer sıcaklığı izleme (yüksek gerilim ekipmanı).
Özellikler (bazı işlevlerin özelleştirilmesi gerekir):
Yüksek güç yoğunluklu pil modülleri (paketleri) için özel olarak geliştirilmiş, yüksek performanslı şarj-deşarj algılama platformu.
Güç frekansı izolasyon tasarımı, düşük sıcaklık kayması, yüksek performanslı çok kanallı 24 bit ile birleştirilmiştir
ADC analog-dijital dönüşüm çipi, geleneksel ekipmanlara göre kararlı durum doğruluğu daha yüksektir.
Sistem yüksek güç yoğunluğuna, çok kanallı entegrasyona ve enerji geri kazanım fonksiyonlarına sahiptir.
HMI işletimi, tek tuşla akıllı otomatik kalibrasyon.
Çeşitli BMS uyarlanabilirliği, aynı/farklı portta şarj ve deşarj desteği, röle/MOSBMS şeması desteği; bağımsız CAN ve RS485 iletişim genişlemesini destekler; DBC yapılandırma işlevini destekler.
Ana bilgisayarın uzaktan kontrolü Ethernet üzerinden gerçekleştirilir, bu sayede kanalların paralel bağlantısı gerçekleştirilebilir, darbe ve çalışma durumu simülasyonu desteklenebilir.
İnsan-bilgisayar etkileşimi arayüz tasarımı, sistem fonksiyonları basit ve kullanımı kolaydır; bir dizi özel ayarı destekler; düzenli kalibrasyon otomatik hatırlatma servisi ile donatılmıştır.
①Sistem açıklaması
Modül &PACK algılama sistemi, özellikle yüksek güçlü pil paketi testleri için geliştirilmiş yüksek hassasiyetli bir şarj ve deşarj cihazıdır. Yüksek dinamik tepki hızı, yüksek kararlı doğruluk, çoklu kanalların esnek yapılandırması vb. özelliklerine sahiptir. Darbe testi, çevrim ömrü testi, endüstriyel Durum simülasyon testini destekler. Sistem, şarj ve deşarj işlemi sırasında çok fazla güç tüketiminden tasarruf sağlayabilen çok kanallı giriş ve enerji kurtarma işlevlerine sahiptir; yüksek performanslı çok kanallı 24 bit AD dönüşüm çipi ile birleştirilmiş çift yönlü yüksek frekanslı DC dönüşüm topolojisini benimser, örnekleme çözünürlüğü geleneksel tek aralıklı ekipmandan daha yüksektir.
②Sayılarla pratik yapın
③Sistem Mimarisi
Sistemin tamamı üç katmanlı mimari tasarıma sahiptir (güç sistemi katmanı, merkezi izleme katmanı, uzaktan etkileşim katmanı) ve her katman birbirinden bağımsızdır ve sistemin güvenilir bir şekilde çalışmasını sağlamak için kendi görevlerini yerine getirir.
④Sistem tasarımı
1. Sıkı simülasyon doğrulaması
MTALAB simülasyon modelini oluşturmak ve iyileştirmek;
Her parametre indeksinin optimum tasarımını garantileyin.
2. Orijinal adaptif sönümleme kontrol algoritması
Kapalı devre sistemin kararlılığını sağlamak için LCL filtresinin oluşturduğu rezonans tepesini etkili bir şekilde bastırın.
⑤Sistem yapısı
1. Üç fazlı AC-DC modülü
Üç fazlı sıfır hat tasarımı:Gelişmiş üç fazlı sıfır hatlı tasarımın benimsenmesi, olgun ve güvenilir üç fazlı köprü PFC devresi aracılığıyla, veri yolu voltajı kararlıdır ve hızlı yanıt gereksinimlerini karşılar;
Yüksek güç ve düşük harmonikler:çift yönlü güç faktörü > 0,99, düşük akım harmoniği < % 5, çeşitli zorlu güç şebekeleri için uygundur ve invertör şebekeye güvenilir bir şekilde bağlanır;
frekans izolasyon tasarımı:güç frekansı izolasyon transformatörü sayesinde, iki yönlü izolasyon, iki yönlü enerji akışı, istikrarlı ve güvenilir;
Güçlü uyumluluk:Mükemmel elektromanyetik uyumluluk sayesinde modül daha güvenilir ve verimlidir.
2. Çift yönlü DC-DC modülü
BUCK-BOOST devresini benimseyin:Hızlı şarj ve deşarj tepkisini gerçekleştirmek için verimli ve güvenilir BUCK-BOOST devresini benimser;
Yüksek performanslı LCL filtre tasarımı:yüksek performanslı LCL filtre devresi, düşük dalgalanma, yüksek hassasiyet, her kanalın bağımsız kontrolü, kanal/modül paralel bağlantısı desteği ile birleştirilmiştir;
Farklı test gereksinimlerini karşılayın:Topoloji esnek dönüşümü destekler ve farklı şarj ve deşarj portlarıyla uyumlu olacak, sıfır negatif basınçlı deşarj sağlayacak ve çeşitli pil test ihtiyaçlarını karşılayacak şekilde genişletilebilir.
Ekipman Parça Listesi
| Ekipman aksesuarları listesi | ||
| seri numarası | isim | Açıklama |
| 1 | Ana kanal akım çıkış hattı | 3m uzunluğunda |
| 2 | Ana kanal voltaj örnekleme hattı | 3 m uzunluğunda |
| 3 | Akım kablosu akü terminaline bağlanır | Çizgi burun |
| 4 | Yardımcı kanal sıcaklık örnekleme hattı | 3 metre |
| 5 | AC güç kablosu | Kablo, 3 metre uzunluğunda |
| 6 | ağ iletişim hattı | Alan yapılandırması |
Veri Yönetimi ve Analizi
| Veri segmenti kayıt fonksiyonu | |
| Her adımın, voltaja göre 3 aşamada ayarlanabilen bağımsız kayıt koşulları vardır | |
| veri tabanı | |
| MySQL veritabanıyla test verilerini merkezi olarak yönetin | |
| Veri çıkış yöntemi | |
| EXCEL, TXT, Grafikler | |
| Eğri türü | |
| özelleştirilebilir çizim | |
| Ana bilgisayar iletişim yöntemi | |
| TCP/IP protokolüne dayalı | |
| ağ uzantısı | |
| LAN tabanlı, bağımsız ağ segmenti, IP havuzu cihaz sayısına göre ayarlanır | |
| kalibrasyon | Akım ve voltaj kalibrasyon yazılımı dahil |
PC Sistem Yapılandırma Gereksinimleri
| sunucu | |
|
i5 ve üzeri işlemci, 2.4G üzeri frekans, 8G üzeri bellek Windows 10 Pro Sistem sabit diski 500G veya daha fazla Bir UPS güç kaynağı (önerilir) anahtar |
|
| NEWARE yazılım sistemi | |
|
BTS 8.0.X istemci test kontrol yazılımı yazılımı BTSDA8.X veri analizi yazılımı |
|
| arayüz | |
| ağ bağlantı noktası | |
Sistem Ağ Dağıtım Diyagramı
BTS pil algılama kimyasal bileşim sistemi, orijinal ofis ağına ve bilgisayar ekipmanının çalışma platformuna dayanmaktadır. Uygulanması çok kolaydır, kullanımı basittir ve kullanıcı, ağ bağlantısı ve SQL veritabanı kullanarak ekipman üzerinde çeşitli işlemleri gerçekleştirmek için uzaktan İnternet üzerinden sisteme giriş yapabilir, birden fazla bağlı ekipman kabininin merkezi kontrolü ve tüm verilerin merkezi yönetimi, analizi ve istatistikleri. Şekil 4, bir BTS pil algılama cihazının ağ dağıtım diyagramıdır.
Ekipman Çalışma Ortamı Gereksinimleri
| sıcaklık | ||
| çalışma sıcaklığı aralığı | 25℃±10℃ (doğruluk garantilidir) | |
| Depolama sıcaklığı aralığı | -20℃~50℃ | |
| nem | ||
| Çalışma ortamının bağıl nem aralığı | ≦%70 RH (yoğuşma yok) | |
| Depolama ortamı bağıl nemi | ≦%80 RH (yoğuşma yok) | |
| Koruma sınıfı | ||
| IP20 | ||
Teknik özellikler
| Teknik özellikler | ||
| 1. Ekipman modeli | ||
| 1. Malzeme kodu | 6002n-600V300A | |
| 2. Kanal bilgisi | ||
| 1. Kanal sayısı | Raf başına kanallar | 2 |
| 2. Ana kanal | Kanal Özellikleri |
CC-CV sabit akım kaynağı ve sabit voltaj kaynağı benimsenir çift kapalı devre yapısı |
| Kanal kontrol modu | Bağımsız kontrol | |
| Paralel kanallar |
Paralel olarak 4 kanala kadar destek, darbe ve analog testler yok paralel bağlantıdan sonra desteklenir |
|
| 3. Giriş göstergeleri | ||
| 1. Giriş gücü | AC380V±10% 50/60±5Hz | |
| 2. Güç faktörü | ≥%99 (tam yük) | |
| 3. THDi _ | ≤5% (tam yük) | |
| 4. Giriş empedansı | ≥1MΩ | |
| 5. Giriş gücü | 400 kW | |
| 6. Giriş akımı | 607.8 A/faz | |
| 7. Genel verimlilik (Maksimum) | %94 | |
| 8. Gürültü | ≤75dB | |
| 9. Gerilim ve akım tespiti ve örneklemesi | Dörtlü bağlantı (şarj ve deşarj için aynı port) | |
| 10. Güç kontrol modülünün türü | IGBT | |
| 11. Giriş güç kablolaması | Üç fazlı dört telli | |
| 12. Koruma |
Dalgalanma önleyici, ada önleyici, aşırı ve düşük frekans, aşırı ve düşük voltaj, faz kaybı koruması vb. |
|
| 4. Fonksiyon ve performans göstergeleri | ||
| 1. Voltaj | Kanal başına ölçüm aralığı | Şarj: 0V～600V |
| Deşarj: 10V～600V | ||
| Minimum deşarj gerilimi | 10V | |
| kesinlik | FS'nin ± %0,02'si | |
| Çözünürlük | 24 bit | |
| 2. Güncel | Kanal başına ölçüm aralığı | 1,5A～300A |
| Doğruluk (Bağımsız Aralık) | FS'nin ± %0,05'i | |
| Sabit voltaj kesme akımı | 300mA | |
| Çözünürlük | 24 bit | |
| 3. Güç | tek kanal çıkış gücü | 180 kW |
|
Çıkış gücü tüm makine |
360 kW | |
| 4. Zaman | Mevcut yanıt süresi | ≤5ms |
| Mevcut geçiş zamanı | ≤10ms | |
| Minimum adım süresi | 0,1sn _ _ | |
| 5. Şarj ve deşarj modu | Şarj ve deşarj modu |
Sabit akım şarjı, sabit voltaj şarjı, sabit akım ve sabit voltaj şarjı (sabit akımdan şarja yumuşak geçiş) sabit voltaj, akım yükselmelerinin ve büyük akımların etki etmesini önler pil, pili korur), sürekli güç şarjı |
|
Sabit akım deşarjı, sabit voltaj deşarjı, sabit güç deşarjı, sabit direnç deşarjı |
||
| Son teslim tarihi | Voltaj, akım, bağıl zaman, kapasite, -ΔV | |
| 6. Çalışma koşulu simülasyon adımları | şarj modu | mevcut güç |
| deşarj modu | mevcut güç | |
| geçiş | Şarj ve deşarjı sürekli anahtarlama desteği | |
| Son teslim tarihi | zaman, satır numarası | |
| Veri hacmini indir | 1 milyon satır indirmeye maksimum destek | |
| 7. Nabız adımı | şarj modu | mevcut güç |
| deşarj modu | mevcut güç | |
| Minimum darbe genişliği | 100ms | |
| nabız sayısı | Tek bir darbe adımı 32 farklı darbeyi destekleyebilir | |
|
Sürekli geçiş şarj ve deşarj |
Bir darbe adımı, şarjdan deşarja sürekli geçişi sağlayabilir | |
| Koşullar itibariyle | Voltaj, bağıl zaman | |
| 8. DCIR DC iç direnç testi | DCIR hesaplaması için özel noktaları destekler | |
| 9. Güvenlik koruması | yazılım koruması | Güç kesintisi veri koruması |
| Çevrimdışı test fonksiyonu ile | ||
|
Güvenlik koruma koşulları ayarlanabilir ve ayarlanabilir parametreler şunlardır: voltaj alt sınırı, voltaj üst sınırı, akım alt sınır, geçerli üst sınır, gecikme süresi |
||
| donanım koruması |
Ters bağlantı koruması, aşırı voltaj koruması, aşırı akım koruması, aşırı sıcaklık koruması, vb. |
|
| 5. Veri yönetimi ve analizi | ||
| 1. Adım ayarlama yöntemi | Form düzenleme | |
| 2. Veri kaydı | kayıt durumu | Minimum zaman aralığı: 10ms (Yardımcı kanala erişim için 100ms) |
| Minimum voltaj aralığı: 1.2V | ||
| Minimum akım aralığı: 0.6A | ||
| rekor frekansı | 100Hz (Yardımcı kanala bağlandığında 10Hz) | |
| 3. Veritabanı | MySQL veritabanıyla | |
| 4. Veri çıkış yöntemi | Excel, Metin | |
| 5. Eğri türü | Özelleştirilebilir çizim, 4 Y ekseni | |
| 6. Barkod tarama | Pil barkodu ile gerçekleştirilebilen barkod tarama işlevini destekler | |
| Tarihsel verilerin yönetimi ve izlenebilirliği | ||
| 6. İletişim yöntemi | ||
| 1. Ana bilgisayarın iletişim modu | TCP/IP protokolüne dayalı | |
| 2. İletişim arayüzü | Ethernet | |
|
3. İletişim baud'u alt bilgisayar oranı |
1M bant genişliği | |
| 4. Ana bilgisayar iletişim baud hızı | 10M ~ 100M uyarlanabilir | |
| 5. Ağ yöntemi | Anahtarlar ve yönlendiriciler aracılığıyla yerel bir alan ağı kurun | |
| 6. İletişim genişlemesi (isteğe bağlı) |
CAN, RS485 iletişimini ve BMS iletişimini destekler DBC yapılandırma işlevi |
|
| 7. Çevresel gereksinimler ve boyut ve ağırlık | ||
| 1. Çalışma sıcaklığı |
-10℃ ～ 40℃ (25±10℃ aralığında, ölçüm doğruluk garantilidir: doğruluk kayması FS/℃'nin %0,005'idir) |
|
| 2. Depolama sıcaklığı | -20℃~50℃ | |
| 3. Çalışma ortamının bağıl nemi | ≤%70 RH (yoğuşma olmadan) | |
| 4. Depolama ortamının bağıl nemi | ≤%80 RH (yoğuşma olmadan) | |
| 5. Ekipman boyutu G*D*Y | / | |
| 6. Ağırlık | / | |
| 7.Yardımcıyardımcı test sistemi(isteğe bağlı) | ||
| 1. Sıcaklık yardımcı kanalı | sıcaklık aralığı | Termistör : -30 ℃ ～ 120 ℃ |
| Termokupl : -200 ℃ ～ 260 ℃ | ||
| sıcaklık doğruluğu | ±1℃ (tel uzunluğunun 2 m içinde) | |
| Sıcaklık çözünürlüğü | 0,1℃ | |
| 2. Voltaj yardımcı kanalı | voltaj aralığı | 0V ~ 5V |
| Voltaj doğruluğu | FS'nin ±0,1 %'i | |
| Voltaj çözünürlüğü | 0,1mV | |
| 3. AUX'a Giriş |
Genellikle akü test işlemi sırasında yüzey ve sekmelerin sıcaklığını izlemek için kullanılır. Test doğruluğu yüksektir ve test verileri ana voltaj ve akım verileriyle ilişkilendirilebilir. Aynı zamanda ölçülen sıcaklık, kontrol ve koruma koşulları olarak kullanılabilir. işlem adımları. |
|
