Bisiklet Çerçevesi Beş Yönlü Pedal Kuvveti Dinamik Yorulma Test Cihazı Sinüs dalgası
Ürün Ayrıntıları
| Kontrol Yöntemi: | tamamen kapalı döngü kontrolünü zorla | Makinenin maksimum frekansı: | yer değiştirme, kuvvet, zaman ve diğer kontrol yöntemleri ile bilgisayar otomatik kontrolü |
|---|---|---|---|
| Kontrol yazılımı: | Kendi geliştirdiği özel yazılım | Görüntüleme yöntemi: | Bilgisayar kontrolü ve monitör |
| Veri toplama: | Yüksek hızlı alım kartı | Kuvvet edinim frekansı: | >200KHz |
| Kuvvet dalga formu: | Sinüs Dalgası | otomatik durdurma: | Kuvvet ayara ulaşmadığında otomatik durma, test parçası hasar gördüğünde otomatik durma |
| Rapor yazdırma formatı: | Rapor oluşturmak için kendi kendini kurtaran test sonuçları | İsteğe bağlı test fikstürü: | 1) 1 set of frame pedal fatigue fixture. 1) 1 takım çerçeve pedalı yorulma fikstürü. < |
| Ağırlık: | 400kg | Güç kaynağı: | AC220V,15A |
| Boyut: | Kontrol kabini: 600*600*1800mm (L*W*H) | ||
| Vurgulamak: | CE Dinamik Yorulma Test Cihazı,200KHz Dinamik Yorulma Test Cihazı,CE Dinamik Yorulma Test Cihazı |
||
Ürün Tanımı

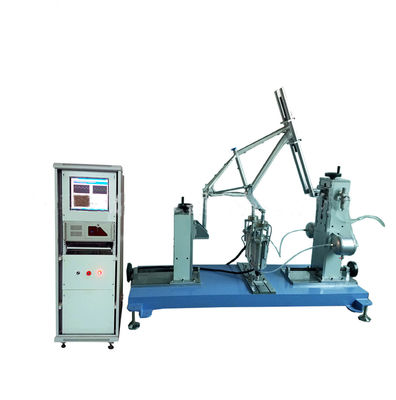

Bisiklet Çerçevesi Beş Yönlü Pedal Kuvveti Dinamik Yorulma Test Cihazı
Bisiklet Çerçevesi Beş Yönlü Pedal Kuvveti Dinamik Yorulma Test Cihazının Uygulanması
Bisiklet çerçeveleri için bu makine yorulma testi yapmak için.EN 15194 elektrikli bisiklet, ISO4210-6.4.3'e göre bisiklet şasisi pedal yorulma testini bu test spesifikasyonunun tüm şasi stillerini test edebilir.
Test ilkeleri
EN 15194 elektrikli bisiklet, ISO4210, EN14781 roadster, EN14766 dağ bisikleti, EN14764 şehir arabası.CNS, JIS, DIN, NF, ISO, CPSC, CSA, AS, BS dokuz ülke test standartları tarafından tasarlanmıştır.
Teknik parametreler
| Makinenin maksimum frekansı | 5Hz |
| Sensör kapasitesi | Disk tipi sensör 5000N*2 adet |
| Öğe çözünürlüğünü yükle | 1/10000 |
| elektrikli silindir | Elektrikli silindir servo kontrolü |
| Yer değiştirme vuruşu | 150mm(±75mm) |
| test sayısı | 0-999999 keyfi olarak ayarlanır |
| Kontrol metodu | tamamen kapalı döngü kontrolünü zorla |
| Makinenin maksimum frekansı | yer değiştirme, kuvvet, zaman ve diğer kontrol yöntemleri ile bilgisayar otomatik kontrolü |
| Kontrol yazılımı | Kendi geliştirdiği özel yazılım |
| Görüntüleme yöntemi | Bilgisayar kontrolü ve monitör |
| Veri toplama | Yüksek hızlı alım kartı |
| Kuvvet edinim frekansı | >200KHz |
| Kuvvet dalga formu | Sinüs dalgası |
| otomatik durdurma | Kuvvet ayara ulaşmadığında otomatik durma, test parçası hasar gördüğünde otomatik durma |
| Rapor yazdırma formatı | Rapor oluşturmak için kendi kendini kurtaran test sonuçları |
| İsteğe bağlı test fikstürü |
1) 1 takım çerçeve pedalı yorulma fikstürü. 2) 1 takım ön çatal bükme dinamik aparatı. 3) 1 takım gidon yorulma aparatı 4) 1 set eyer yorulma aparatı. |
| Ağırlık | 400kg |
| Güç kaynağı | AC220V,15A |
| Boyut | Test tezgahı:1700*1300*2400mm Kontrol kabini: 600*600*1800mm (L*W*H) |
Bilgisayar çevrimiçi işlev açıklaması
1. Sinyal dönüştürme denetleyicisi.
(1) Yük sensörü
(2) Sinyal dönüştürme toplayıcı
2. Temel işlevler Aşağıdaki bilgileri elde etmek için sele borusu test programını yürütün.
(1) Gerçek zamanlı kuvvete karşı zaman eğrisi
(2) Gerçek zamanlı frekansa karşı zaman eğrisi
(3) Çekme kuvvetinin maksimum değeri
(4) Gerçek zamanlı kırılma değerleri
(5) Grafiklerin karşılaştırılması
(6) Standart sapma
(7) Ortalama değer
(8) İki yedek krank 175 mm uzunluğundadır (L) ve iki yedek krank 45° eğimli yatay açıyla ileri geri ayarlanır (tolerans ±2°)
Yedek krankın dikey konumu, çerçeve merkez hattından arka aks taban mandreline 50 mm mesafede 75 mm'dir (Rc) ve arka aks merkezi, dikey çizgiye dik açılardadır.
Diyagramlar ve ekipman resimleri
![]()
Not:Test sıklığı için lütfen ISO 4210-3:2014, 4.5'e bakın.
Üzengi demirlerine uygulanan kuvvet değeri
| bisiklet türü | Şehir Bisikletleri | çocuk bisikletleri | Dağ Bisikletleri | Yarışma |
| Kuvvet Değeri F/N | 1000 | 1000 | 1200 | 1100 |
