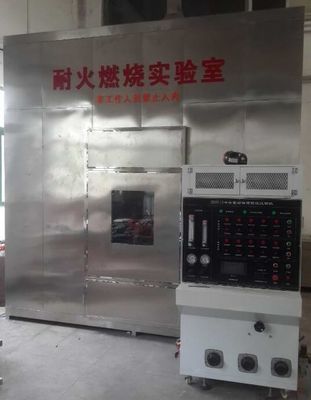

BS6387 Yangın koşullarında devrenin bütünlüğünü korumak için gerekli olan yangın testi ekipman kablosu

BS6387 Yangın koşullarında devre bütünlüğünü korumak için gereken kablo için test cihazı

Özet

Bu kabloların yangına direnç test cihazı gereklidir.
Yangın koşullarında devre bütünlüğünü korumak için.
600/1000 V'den fazla olmayan ve toplam çapı en az veya
20 mm'ye eşit.

Standart BS6387'ye uygun

Bu İngiliz standardında verilen test, iki veya daha fazla kabloya uygulanabilir.
yalıtımlı iletkenler, kablolar diğer metal kabloları içermiş olsun veya olmasın
Bu test aynı zamanda bir koruyucu sistem, bir ekran veya bir devrenin koruyucu ileticisi gibi elemanlar için de uygulanır.
kablolar için geçerlidir, tek yalıtımlı iletkenleri vardır, kablo
En az bir başka metal elemanı içerir.
Bir yalıtım iletkenine sahip, ancak başka bir metal elemanı olmayan kablolar

Ekipmanın bileşimi

1. Tek başına yangına dayanıklılık testi

Yangına karşı direnç test tahtası aşağıdaki kısmı içerir: kablo destek sistemi, sürekli algılama cihazı, ısı kaynağı.

Kablo destek sistemi: Kablo, kablo ceketlerini klipleri üzerinden yan tarafa sıkıştırır. Kablonun orta kısmı iki metal halka ile sabitlenir (ara mesafe 300mm),ve metal halka cihazın diğer metal parçalarına bağlanırKablo destek cihazı Şekil 1'de gösterilmiştir. 10 mm'den daha küçük zırh çapı olmayan kablolar veya test sırasında önemli bir yer değiştirmesi olan diğer kablolar için 3 metal halka vardır.her biri yaklaşık 150 mm'lik orijinal metal halka ile sabitlenir.

2Sürekli algılama cihazı: Akımın kablonun tüm çekirdeklerinden geçmesine izin verin.Üç fazlı yıldız bağlantılı bir transformatör veya üç tek fazlı transformatör (veya test tek çekirdekli bir kablo ise tek fazlı bir transformatör), ve test voltajında 3A'nın maksimum izin verilen sızıntı akımını sürdürme yeteri kadar yeteri.Kablonun diğer ucundaki her çekirdek teline bir lamba bağlayın ve yaklaşık 0 bir akım uygulayın.25A kablonun nominal voltajında.

3.Sıcaklık kaynağı:
1Heat, 610 mm uzunluğunda metan ve alev yoğunluğunu zorla sağlayabilen tüplü bir gaz yakıcısıdır.
2. Sıcaklık ölçümü: 2 mm çapında bir termometre, 75 mm'den yukarıdaki yanıcıya paralel olarak hava girişine yakın yerleştirilir
3Test alev sıcaklığı ve süresi: (BS6387 yanma derecesine bakın)
A 650 C ± 40 °C - 3 saat
B 750. C ± 40 °C - 3 saat
C 950. C ± 40 °C - 3 saat
S 950. C ± 40 °C -20 dakika

4Kablo örneği: Örnek, 1200 mm'den az olmayan bitmiş ürünün bir bölümüdür ve her iki ucundan 100 mm'lik kabuk ve kapak katmanı çıkarılır.Kablonun ucundaki teller elektrik bağlantılarına uygun olmalıdır.
5Test voltajı: 200~1000V ayarlanabilir

Farklı türler nelerdir?Yangın testi?
Yangın testleri, örneğin malzemelerin ve yapıların yangına karşı tepkisi ve direnci testleri ve yangın söndürme bileşenlerinin ve sistemlerinin (örneğin söndürücüler ve püskürtücüler) performans testleri,algılama ve alarm sistemleri ve kabloları, ve duman ve ısı havalandırma sistemleri.
