Elektronik Test Cihazları IEC60695-5-10 Kızdırma Tel Test Cihazları

Menşe yeri Çin
Marka adı SKYLINE
Sertifika CE
Model numarası SL-E04
Min sipariş miktarı 1 Birim
Ambalaj bilgileri Plywood kapak
Teslim süresi 5-8 iş günü
Ödeme koşulları T/T, Western Union,
Yetenek temini 20/ AY
Ürün Ayrıntıları
Ufuk Çizgisi: Parlak tel test odası Standart: IEC60695-5-10
Malzeme: Çelik Sıcaklık aralığı: 500 ~ 750°C±10°C;750 ~ 960°C±15°C
Derinçe ütüleme: 7 mm ± 0,5 mm Test numunesine ve onun içinden çıkan ışıl ışıl tel: 7 mm ± 0,5 mm.
Test numunesine güç: 0,95 N ± 0,10 N Oda hacmi: 0.5m3
Vurgulamak:

Keskin kenar test cihazı

,

elektronik test makinası

Ürün Tanımı

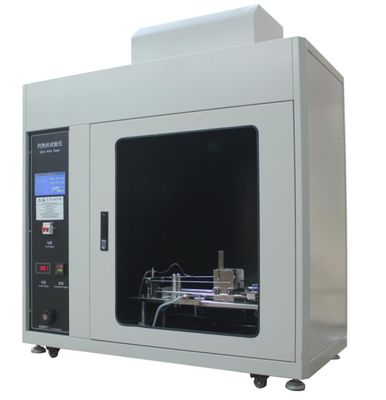

Elektronik Test Cihazları IEC60695-5-10 Kızdırma Tel Test Cihazları

Uygulama
•Kızdırma Tel Test CihazıUluslararası standartların hükümlerine uygun olarak elektro teknik ürünler üzerinde yangın tehlikesi testi yapmak üzere tasarlanmıştır.
• Kontrol ünitesi, kızdırma telinin sıcaklığını doğru bir şekilde ayarlamak için gerekli tüm kontroller ve ölçümlerle birlikte verilir.Kablo akımı, panele monte kontrolör aracılığıyla sürekli değişkendir ve dahili ampermetre tarafından izlenir.
• Sağlanan termokupl ile birlikte akkor tel sıcaklığını doğru bir şekilde ölçen dijital bir sıcaklık göstergesi takılıdır.Kontrol ünitesinin elektrik devresi, sigortalar ve minyatür bir devre kesici ile tamamen korunmaktadır ve şebeke açma/kapama anahtarlama ve çıkış akımının buton kontrolünü içermektedir.Geniş izleme penceresi ve koyu renkli iç kısmı olan müstakil dolap.

teknik parametreler

Kızdırma teli çapı 4mm±0.04mmNi/Cr(80/20)
Sıcaklık aralığı 500 ~ 750℃±10℃;750 ~ 960℃±15℃
termokupl çapı 0,5 mm Tip K (Ni/Cr - Ni/Al), zırhlı kılıf -40~ 1100°C sıcaklığa dayanabilir
Kızartma Süresi 30s±0,1s (OMRON H5CN-XAN-Z dijital zamanlayıcı, 0-9999s, ön ayar tablosu)
Işık Kapanma Süresi 0-999.9 s ± 0.1 s, otomatik kayıt, manuel zaman aşımı
Yangın çıkış zamanı 0-999.9 s ± 0.1 s, otomatik kayıt, manuel zaman aşımı
Derinlemesine ütüleme 7 mm ± 0,5 mm
numune basıncı 1N ± 0,2 N
Hız testi 18±3 mm/sn
Test geçmişi siyah arka plan
Test süreci otomatik kontrolü bağımsız kasılmalar
Bölme ≥0.5m
Tek çipli mikro bilgisayar kullanarak kontrol + dokunmatik ekran kontrolü
Güç kaynağı AC 220V,50Hz


 Glow Wire Test Odası.pdf
Şirket Profili.pdf




kızdırma teli

Elektronik Test Cihazları IEC60695-5-10 Kızdırma Tel Test Cihazları
Kızdırma teli malzemesi: Nikel/Krom (>77 %Ni/20 ± 1 %Cr)
Çap: 4,0 mm ± 0,07 mm (bükmeden önce)

  Yeni bir kızdırma teli, test çalıştırması için kullanılmadan önce en az 120 A akıma tabi tutularak toplam en az 10 saat tavlanmalıdır.Toplam tavlama süresi kümülatif olarak elde edilebilir.Hasarı önlemek için, tavlama sırasında termokupl kurulmayacaktır.Tavlamanın sonunda, termokupl cep deliğinin derinliği doğrulanacaktır.
zamanlayıcı 0-30sn ±1sn
Test örneğine zorlama 0,95 N ± 0,10 N
kızdırma teli test numunesinin içine ve içinden 7 mm ± 0,5 mm.
Hız 10 mm/sn - 25 mm/sn
ince telli termokupl

1,0 mm nominal çap.Termokupl telleri, 960 °C'ye kadar olan sıcaklıklarda sürekli çalışmaya uygun olacaktır (örn. kromel/alümel (Tip K) – bkz. IEC 60584-1).Kaynaklı nokta, kılıfın içinde uca olabildiğince yakın yerleştirilmelidir.
uygulanabilir.Kılıf, en az 1050 °C sıcaklıkta sürekli çalışmaya dayanıklı bir metalden oluşmalıdır.

Sıcaklık aralığı 500-1000C°
Bölme en az 0,5 m hacme sahip3, koyu arka plan, aydınlatma 20 £ lx.
İlk kalibrasyon raporu:

Gerekli.Ayrıca raporda Sıcaklık ve mevcut grafiği de içerecektir.
Elektronik Test Cihazları IEC60695-5-10 Kızdırma Tel Test Cihazları

ahşap tahta (x2) düz ve pürüzsüz ve minimum 10 mm kalınlığa sahip


standartlar
IEC60695 - 2 - 10 / 11 / 12 / 13,IEC60884-1,IEC60335-1,VDE0620



Kızdırma teli ne işe yarar?

Kızdırma teli uyumluluğu bir testtirgüvenliği sağlarve özellikle cihaz kablolama sistemlerinde insanların yanlış kullanımı, aşırı akım veya kısa devre arızalarından kaynaklanan aksilikleri önler.... Kızdırma teli testi, IEC 60335-1 güvenlik standartları kapsamında zorunlu hale getirilmiştir.
