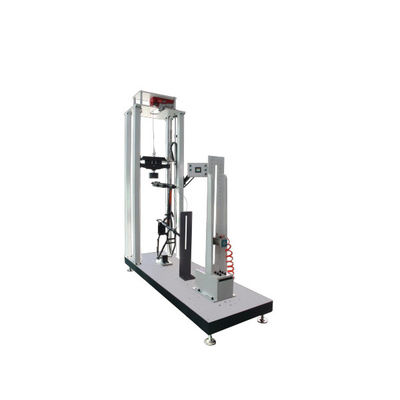

EN Standart Bisiklet Ön Çatal Geriye Darbe Test Cihazı AC220V 15A
| MOQ: | 1 Birim |
| fiyat: | negotiated |
| standard packaging: | Plywood kapak |
| payment method: | L/C, D/P, T/T, Western Union, MoneyGram |
| Supply Capacity: | 10 birim / ay |
AC220V 15A Çarpışma Testörü
,Bisiklet ön çatalının çarpma testi
,EN Standart Çarpışma Denetleyicisi
EN Standart Bisiklet ön çatalının geriye çarpma testi
Test ilkeleri
Çatal üzerine 1 kg'dan az veya eşit bir kütlesi olan bir rulo monte edilir. Rulonun çarpma yüzeyi sertliği 60HRC'den az değildir.
22,5 kg ± 0,1 kg ağırlığı olan bir ağırlık çatal bacağının rulouna yerleştirilir, bu da tekerlek düzleminde çatalın hareket yönüne bir kuvvet uygulamaya eşdeğerdir.Tekerleğin düzlemindeki tekerleğin konumunu kaydetmek için rulonun altına bir bükülme ölçüm cihazı monte edilir, çatal yükseltme eksenin yönüne ve çatalın dikey konumuna diktir.
Dönüşüm ölçüm cihazı çıkarılır ve ağırlık hafif rulonun üzerine kaldırılır. Daha sonra ön dönüş yönünde rulon üzerine çarpacak şekilde serbest bırakılır.Ağırlık düşme yüksekliği aşağıdaki tabloya atıfta bulunabilir:Ağırlık normalde sıçrayacak. Ağırlık rulo üzerinde durduğunda, rulo altında kalıcı deformasyonu ölçün.
Not:: ISO 4210-3'e bakın:2014
| Bisiklet tipi | Şehir Bisikletleri | Çocuk bisikletleri | Dağ bisikletleri | Yarışlar | |
|
Düşme yüksekliği |
Tamamen çelik ön çatal | 180 | 180 | 360 | 360 |
| Kompozit malzemeden yapılmış çatal | 320 | 320 | 600 | 640 | |
Teknik parametreler
| Çarpışma yüksekliği | MAX1500mm |
| Yükseklik ölçeği | Kalıp ve numune kombinasyonunun yüksekliğine göre ayarlanabilir |
| Çarpışma kütlesi | 15kg, 22.5kg |
| Kaldırma kılavuzu | Doğrusal rulmanlar + SUJ rulman ası rayı |
| Çarpışma çekici tetikleme | Test özelliklerine göre çeşitli darbe çekiçlerinin değiştirilmesi |
| Çarpışma çekici modülerliği | Yükseltme sınırı, alt sınır koruma düğmesi ve konumlandırma ayarları |
| Yukarı ve alt sınır aygıtı | Yükseltme sınırı, alt sınır koruma düğmesi ve konumlandırma ayarları |
| Boyut | W*1000*D600*H2400 ((mm) |
| Ağırlık | 160 kg |
| Güç kaynağı | AC220V 15A |
