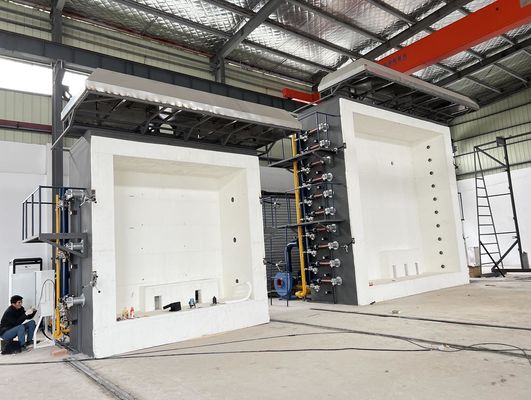

Dikey 1000w Yüksek Sıcaklık Oda Fırını 20-40 ℃ 20-80% Rh

Yüksek sıcaklıklı dikey fırın

I. Uygulama alanı:

1.1 Dikey ayırma elemanlarının açıklıklarına monte edilmiş kapı ve panjur takımlarının yangına dayanıklılık testine uygulanabilir; örneğin menteşli kapılar, döner kapılar, yatay kaydırıcı kapılar,dikey sürükleyici kapılar, (bağlantı sürükleyici kapılar ve bölüm kapıları dahil), yuvarlak kapılar, diğer sürükleyici, katlanabilir kapılar, flap kapılar, duvarda hareket ettirilebilen paneller vb.,Kapısı olmayan ve panjurları olmayan bina kapılarının yangına dayanıklılığı testi.

II. Standartlar

2.1 BS EN 1364-1:2015 standardına uygunluk: "Yük taşımayan parçalar için yangın direnci testi: Duvarlar

2.2 BS EN 1364-3:2014 standardına uygunluk: "Yük taşımaz duvarlar için yangına direnç testi. 1. bölüm: Perde duvarları. Tam yapısal bütünlük kümeleri".

2.3 Standart BS EN 1364- 4: 2014 "Yük taşıyan olmayan elemanların yangın direnci testleri. Bölüm 4 perde duvarı, bileşen konfigürasyonu

2.4 BS EN 1365-1:2012 "Yük taşıyan bileşenlerin yangın direnci testleri: 1. bölüm: Duvarlar"a uygun.

2.5 BS EN 1365-5:2004 "Yük taşıyan elemanların yangın direnci testleri, 5. bölüm: balkonlar ve yürüyüş yolları"na uygunluk

2.6 BS EN 1365-6:2004'e uygunluk: "Yük taşıyan elemanların yangın direnci testleri, 6. bölüm: merdivenler

2.7 BS EN 1366-2:2015'e uygunluk "Hizmet tesislerinin yangın direncini test etmek 2. bölüm yangın damperleri

2.8 BS EN 1366-3:2009'a uygunluk "Hizmet tesislerinin yangın direnci testleri 3. bölüm geçirmez mühürler

2.9 BS EN 1366-5:2010'a uygunluk "Hizmet tesislerinin yangın direnci testleri 5. bölüm Yardımcı geçitler ve havalandırma şaktları

2.10 BS EN 1634-1:2014+A1:2018'e uygunluk "Kapı ve kapak bileşiklerinin yangın direnci testi 1. bölüm Kapı ve kapakların yangını

3.12 BS EN 1634-2:2008'e uygunluk "Kapılar, panjurlar ve çalıştırılabilir pencere aksesuarları ve bileşenleri için bina donanım bileşenlerinin yangına dirençli testleri 2. bölüm

3.13 Standart BS EN 1634-3: 2004 "Kapı ve fasçya bileşenlerinin yangın direncine karşı test edilmesi, 3. Bölüm Duman kapıları ve fasçyaları"na uygunluk.

3.14 BS EN 13381-2: 2014'e uygunluk "Bölgelerin yangın direncine katkısını belirlemek için test yöntemleri. Dikey yapıların korunması

3.15 BS EN 13381-4:2013 standardına uygunluk "Bölümlerin yangın direnci katkılarını belirlemek için test yöntemleri Bölüm 4 Çelik yapıların pasif koruması

3.16 Standart BS EN 13381-7:2019'a uygunluk) "Açıkların yangın direncine katkısını belirlemek için test yöntemleri Bölüm 7 Ahşap parçalara uygulanan koruma

3.17 Standart BS EN 13381-8: 2013'e uygunluk "Aşağı elemanlarına uygulanan çelik elemanlar için koruma yöntemleri"

3.18 Standart BS EN 13381-9: 2015'e uygunluk "Bölgelerin yangın direncine katkısını belirlemek için test yöntemleri. Ağ açıklığı olan çelik kirişler için yangın koruma sistemlerinin uygulanması

3.19 Standart ASTM E119: 2012'ye uygun "İnşaat yapıları ve malzemeleri için yangın testi yöntemleri"

3.20 Standart UL 10B: 2008 Kapı bileşenlerinin yangın testi için standartına uygun

3.21 UL 10C: 2009 Positif basınç altındaki kapı montajlarının yangın testi için standart ile uyumluluk

III. Ana Performans Özellikleri:

3.1 Bir fırın birden fazla amaç için kullanılabilir ve birden fazla standartla uyumlu olabilir.

3.2 Her bir yolun sıcaklığı, basıncı ve akış hızı gibi çeşitli yönlerden veri toplamak ve analiz etmek için yüksek hassasiyetli edinim kartı kullanmak,yakılma sırasında gerçek bilgilerin gerçek zamanlı yeniden üretimini üretmek için mikro bilgisayar tarafından işleme ve kontrol, ve doğrudan mikro bilgisayar analizi ve belirleme ile sonuçları elde; tüm makine yüksek kaliteli tüm cihazları benimser, sistem yüksek kaliteli, yüksek hızda çalışma ve gelişmiş.

3.3 Yüksek hassasiyetli alma kartı + çoklu devre modülü + PLC + bilgisayarı benimseyin ve mükemmel istikrar, tekrar edilebilirlik ve yeniden üretilebilirlik ile PID otomatik kontrol modunu uygulayın.

3.4 WINDOWS XP işletim arayüzünü ve küresel hassas ekipmanlar için özel bir geliştirme yazılımı olan LabView'i benimseyerek, arayüz tarzı taze, güzel ve basittir.ölçüm sonuçları gerçek zamanlı olarak görüntülenir ve mükemmel eğri dinamik olarak çizilir., ve veriler kalıcı olarak kaydedilebilir, okunabilir ve yazdırılabilir. Yüksek zeka, yönlendirilmiş menü işleyişi, kolay ve sezgisel özelliklerle, böylece test sonuçları daha doğru olur.

3.5 Fırının tasarım ömrü 15 yıldan fazladır ve fırın Amerikan GOVMARK (Gomak) teknolojisi ile inşa edilmiştir.Dış katman sıcaklığı oda sıcaklığıdır.; uzun kullanım ömrü, iç katmanın yalıtım malzemesi (giyim parçaları) değiştirilmesi kolaydır.

3.6 Havalandırma kanalının termal koruması, basınç salınımı koruması, sızıntı koruması, gaz sızıntılarının tespiti, gaz hattının güvenlik koruması dahil olmak üzere çoklu güvenlik koruma sistemleri,yakıcı güvenlik koruması ve diğer güvenlik tesisleri tüm açılardan güvenlik faktörünü artırmak için.

3.7 Fırından çıkarılan yüksek sıcaklıklı sıcak hava su ve hava soğutmasıyla soğutulur ve su, enerji tasarrufu geliştiren dolaşım suyu kullanır.

IV. Fırının yapısal mühendislik tasarımı

4.1 Fırın yapımı: Fırın 15 yıldan fazla sürecek şekilde tasarlanmıştır ve Fırın ABD'den GOVMARK (Gomak) teknolojisi kullanılarak inşa edilmiştir.İç katman 1300°C olduğunda, dış tabakanın sıcaklığı oda sıcaklığındadır; uzun kullanım ömrü, iç tabakanın yalıtım malzemesi (giyim parçaları) kolayca değiştirilir.Dışarıdan içeriye., şöyledir: Birinci katman çelik bir çerçevedir; ikinci katman kırmızı tuğlalarla çevre olarak inşa edilmiştir; üçüncü katman ateşe dayanıklı yüksek sıcaklıklı asbesttir;Dördüncü katman ateşe dayanıklı tuğlalardır.Beşinci katman, 1600°C'lik bir ateşe dayanıklı zirkonyum yüksek sıcaklıklı pamuk içerir.

4.2 Yüksek sıcaklığa dayanıklı malzemeler.

4.2.1 ateşe dayanıklı tuğlalar: en yüksek sıcaklık direnci için kullanım sıcaklığı 1750 °C, uzun süreli yüksek sıcaklık direnci 1600 °C, toplu yoğunluk 1,0 g/cm3,Oda sıcaklığında basınç dayanıklılığı 3'ten daha yüksek.2MPa, 1400 °C'de yeniden ateşlenmiş hat değişimi %0,5, ısı iletkenliği 0.4W/m - K'dan daha iyi.

4.2.2 Yapıştırma için endüstriyel ateşli bağlayıcı: kullanım sıcaklığı 1400°C.

4.2.3 fırına dayanıklı yüksek sıcaklıklı pamuk: 50 mm kalınlığında zirkoniyum içeren yüksek sıcaklığa dayanıklı pamuk, 1600 °C uzun süre dayanıklı bir pamuk,Endüstriyel fırın özel yalıtım malzemeleri.

4.3 Çerçeve malzemesi: "Sektörel Fırın Tasarım Kılavuzu"na göre seçim (üçüncü baskı), Bölüm 11 - Fırının yapısal parçaları, Bölüm 3 - Çelik seçimi, Fırın sütunu, yan sütun,kemer ayağı kirişi, zorlu çapraz kiriş ve bağ çubuğu vb. Q235-A çelik seçin, fırın dış duvarı çelik levhası Q215-A çelik seçin.Çelik çerçeve kullanan yatay fırın gövde malzemesi, değiştirilebilir.

4.4 fırın boyutu: 3000mm (W) * 3000mm (H) * 1500mm (D).

4.5 fırın çelik yapısı ve boru korozyon karşıtı işleme: üç katman kaplama kullanılarak, tümü yüksek sıcaklığa dayanıklı korozyon karşıtı kaplama, dış katman siyah ve gri.
