Yatay Tutuşabilirlik Test Cihazı
, Yanıcılık Test Odası

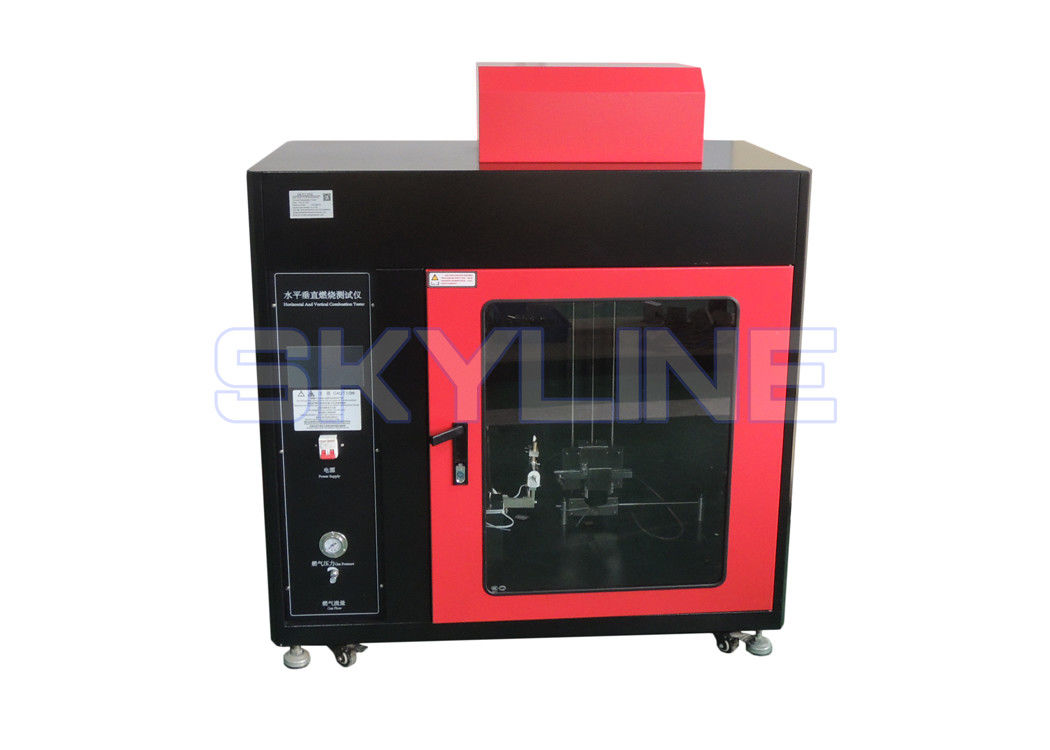

Dokunmatik ekran yatay dikey ve iğne alev yakma makinesi
Ürün Tanımı
Yatay dikey ve iğneli alevle yanma makinesinin standart GB-T2408-2008'in dikey ve dikey yanma testi ve GB5169.5-2008 ve GB4706'nın hükümlerine göre geliştirilmesi.1-2005 iğne alevi yanma testi içinUlusal standartları ve ilgili UL ve IEC standartlarını karşılayan yeni entegre ekipman, piyasadaki iki farklı test yöntemini etkisiz hale getiren tek orijinal araçtır.Cihazın kendi büyük fonksiyonunun özgünlüğüne ek olarak, Araç otomatik olarak yanıyor ve otomatik olarak zamanlanıyor. Aynı zamanda, yukarı ve aşağı hareket edebilen yatay ve dikey yanma tipi sıkıştırıcılar motor tarafından kontrol ediliyor.Sol ve sağ, elle arama olmadan; yukarıdaki işlevler diğer üreticilerde mevcut değildir.
Teknik parametreler
1Test arka planı: siyah arka plan
2Test süreci: test prosedürlerinin otomatik kontrolü, bağımsız havalandırma
3Boyutlar: genişliği 1160mm × derinliği 600mm × yüksekliği 1310 (ayakları da dahil) mm
4Yanma test alanı hacmi: > 0,5 küp, uzunluğu * genişliği * yüksekliği yaklaşık 900 mm × 590 mm × 1050 mm, arka planı siyah, arka plan aydınlatması ≤ 20Lux
İğne alev kısmı
| İğne yakıcı |
İç delik Φ 0,5 mm ± 0,1 mm, dış çap ≤ Φ 0,9 mm, uzunluk ≥ 35 mm, |
| Yakıcı alev açısı |
0-45 ° (keyfi ayar) |
| Yanma süresi |
0-999.9s ± 0.1s keyfi olarak ayarlanabilir (alev otomatik olarak ileriye ve geriye, el üzerinde işlem yok) |
| Yanma süresi |
0-999.9s ± 0.1s, otomatik kayıt, manuel süspansiyon |
| Alev yüksekliği |
12 mm ± 1 mm (yükseklik ölçümü ile) |
| İğne yüksekliği |
35 mm'den büyük (iç çapı ф0.5, dış çapı ф0.9) |
| Gaz temini |
% 95 butan gazı (sıvılaştırılmış petrol gazı ile şişelenmiş olabilir) |
| Düzenlenebilir gaz hacmi |
Akışölçer |
| Sıcaklık test aralığı |
0~1000°C |
| Alev sıcaklığı gereksinimleri |
100 °C ± 2 °C'den 700 °C ± 3 °C'ye kadar 23.5 saniye ± 1 saniye içinde |
| Termokop |
Φ0.5mm ithal zırhlı (K tipi) termokopl |
| Sıcaklık aktarımı bakır bloğu |
F4.0x6.0mm |
Yatay dikey test bölümü
1. Oda sıcaklığı: ~ 40 ° C; nispi nem: ≤ 75%;
2Güç kaynağı voltajı ve gücü: 220V ± 10% 50HZ güç 150W
3Bunsen yakıcısının otomatik ateşleme süresi: herhangi bir ayar
4Bunsen yakıcısının iç çapı 9.5 mm ± 0.5 mm
5Gaz kaynağı: sıvılaştırılmış petrol gazı (arbitraj sırasında metan gazı ekleme endüstrisi);
6- Çalışan güç kaynağı: 220V AC 50HZ
7Zamanlama aralığı: 0~999s Zamanlama doğruluğu: 10s±0.2s 30s±0.2s;
8. Alev süresi: 0 ~ 999.9S (düzenlenebilir)
9Alev sonrası zaman: 0~999.9S ( ayarlanabilir)
10Yakma sonrası süresi: 0~999.9S ( ayarlanabilir)
11Yanma açısı: 0°, 20°, 45°
12. Alev yüksekliği: 20mm ~ 175mm ayarlanabilir
13Alev sıcaklığı: (100-1000) °C ayarlanabilir
14Gaz akış hızı: gaz akış hızı 105 ml/dakikadan 1000 ml/dakikaya ayarlanabilir
15Yanma lambası: Lamba iç çapı 9.5 ± 0.3 mm ve uzunluğu 100 mm ± 10 mm'dir.
16. Zaman aygıtı: 0.5S'ye kadar doğru olabilir
17Pozisyon ayarlama: Örnek tutucu yukarı ve aşağı, sol ve sağ, yanma koltuğu ileri geri ayarlanabilir ve ayarlama vuruşu büyüktür.
Tasarım standartları
Yatay dikey yanma testi bölümünün tasarımı: GB-T2408-2008 "Plastik yanma performansının testi - yatay yöntem ve dikey yöntem"
Yatay dikey yanma testi parçası için geçerli standartlar: UL94-2006, GB-T 5455, GB-T13488, GB-T5169IEC60695-11-3, IEC60695-11-4, IEC60950-1, IEC695-2
İğne alevi testi parça ekipman GB: GB5169.5-2008 Elektrikli ve elektronik ürünler yangın tehlikesi testi 5. bölüm: Test alevi İğne alevi testi yöntemi Cihaz, onay testi
GB4706.1-2005 Ev ve benzeri elektrikli cihazların güvenliği için genel gereksinimler
